東風3噸水罐消防車廠家價格_新東日牌YZR5072GXFSG30/E6型水罐消防車
作者：東風3噸水罐消防車 來源：消防車廠家 日期：2024/3/12 15:06:04 人氣： 標簽：東風3噸水罐消防車廠家價格 新東日牌YZR5072GXFSG30/E6型水罐消防車
YZR5072GXFSG30/E6型型水罐消防車
東風3噸水罐消防車技術規格書（小多利卡EQ1075DJ3CDF型底盤）一、整車要求東風小多利卡水罐消防車是由二類汽車底盤、水罐、水泵、管路、儀表電路系統等部件組成，該車裝配鋁合金后爬梯（可拆卸），泵房在整車尾部，罐體為鋼板焊接式，罐體材質為優質碳鋼板，罐體內部做防腐處理，載水 3.0 方。該車裝備 CB10/30 消防泵，PS8/20W 消防炮。二、 整車主要參數外廓尺寸： 5845x1980x2810mm最大總質量： 7100kg載液量： 3000L最高車速： 100km/h水泵額定流量： 30L/s@1.0MPa消防炮額定流量： 20L/s@0.8MPa消防炮射程： ≥50m接近角/離去角： 24 °/ 13 °整車型號： YZR5072GXFSG30/E6三、 底盤主要參數型 號： EQ1075DJ3CDF 東風多利卡國六底盤驅動型式： 4×2軸 距： 3308mm最高車速： 110km/h發動機型號： H20-120E60額定功率：90KW總 質 量： 7360kg四、 駕駛室結 構： 平頭、四開門雙排駕駛室，后排座位選裝 3 具空氣呼吸器托架。座位設置：前排 2 人（含駕駛員） +后排 3 人設 備： 除原車設備外，加裝有 100W 警報器、取力器控制開關及警燈控制盒。五、 容罐
容 量： 水 3000L材 質： 水罐采用優質碳鋼板，罐體內部進行腐處理，水罐底板 4mm 碳鋼板，水罐側板及封板 3mm 碳鋼板，水罐頂板 3mm 碳鋼花紋板；結 構： 鋼板焊接式，內設防蕩板設 備：
1 個人口蓋，帶有快速鎖緊及開啟裝置
1 個溢流裝置 1 個液位指示計 1 個排污口，手動閥控制技術要求： 符合 XF39《消防車消防要求和試驗方法 》的有關規定六、 消防泵
型 號： CB10/30 常壓消防泵流 量： 30L/s壓 力： 1.0Mpa最大吸深： 7m引水時間： ≤35s真空泵形式： 活塞式安裝形式：后置式七、 管路系統
罐體管路材質為優質無縫鋼管，通過法蘭與各部件連接。罐出水管路： 設有 1 個 DN100 的罐出水管路， 水由罐體進入消防泵，裝有 1 只 DN100 手動蝶閥，通過 DN100 撓性接頭連接水罐與消防泵。外進水管路： 消防泵后部有一個外進水口，外接 100吸水管，螺紋式管牙接口（KA100 捫蓋密封）；出水管路：
※ 消防泵左右各有 1 個 DN80 的常壓出水口；
※ 1 個 DN80 的炮管路， 采用 DN80 撓性接頭，用 DN65 炮球閥控制。注水管路：
※ 2 個 DN65 管路（外注水）位于泵房內左右兩側；
※ 1 個 DN65 罐注水管路，可通過消防泵直接向罐內注水；放余水管路： 為保護水泵及各球閥，在管路的最低處加裝放余水閥。冷卻水管路： 為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。八、 取力器
型 式： 夾心式(全功率)操 縱： 電磁閥控制（電動操控）冷卻方式： 強制可調式水冷潤滑方式： 飛濺式油潤滑九、 消防炮
型 號： PS8/20W流 量： 20L/s射 程： ≥50m壓 力： 0.8MPa回轉角度： 水平 360°,俯仰-35°~70 °十、 器材箱材 質： 骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。結 構： 全鋼框架焊接結構， 后泵房左右后側各 1 扇鋁合金卷簾門，輕便可靠、噪聲小。器材布置原則: 按戰斗編成和戰斗展開設計器材集成； 按人體工程學原理設計各種器材托架； 按使用邏輯關系和使用頻率放置器材； 站在地面或踏板上 2 個動作內取用任何器材。十 一 、 電器系統※ 駕駛室頂部配備 1.4 米長排豪華紅紅 LED 警燈。※ 整車后頂部安裝 50W LED 消防探照燈 1 個， 360 度遙控轉動。※ 車輛尾部安裝可折疊式爬梯。※ 車輛兩側上方各配有 2 個紅藍爆閃燈及 2 個側照明燈，下方安裝安全標志燈和側 回復反射器（組合式）， 配有前、后示廓燈，兩側各一只轉向燈， 器材箱、泵房內均裝有照明燈，并符合 GB4785 規定。※ 警報器功率為 100W；警報器、警燈、爆閃燈電路為獨立式附加電路， 控制器件安裝在駕駛室內。※ 附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：壓力表、液位計、電源總開關及器材箱燈開關等。十二、 總體技術要求1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；
2、 整車性能符合 GB7956《消防車性能要求及試驗方法》的規定；

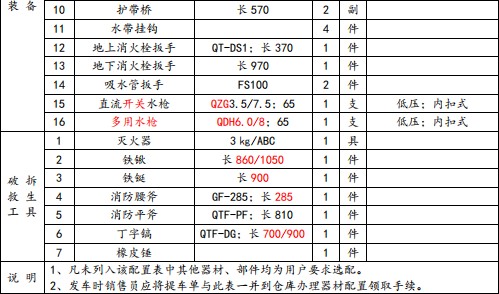

3、 液罐質量符合 XF39 的規定 ;4、 整車外觀美觀大方,平整度符合 XF39 的規定 ;5、 所有粘接平整牢固，符合企標規定。6、 所有焊接牢固、焊后打磨光整。十三、隨車文件1） 底盤使用說明書 7）底盤號碼拓印件2） 底盤維修手冊 8）消防車使用說明書3） 底盤質量保修卡 9）消防車消防器材清單4） 底盤合格證 10）消防車合格證5） 隨車工具清單 11）消防車跟蹤服務卡6） 發動機號碼拓印件 12）消防車交接清單十四、器材配置30 常壓水罐消防車器材標準配置表——螺紋式

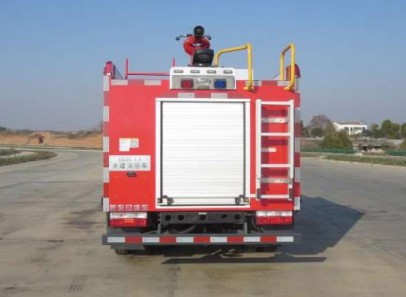

十五、多方位圖片
