【主要技術參數】

產品商標

楚勝牌

公告批次

299

產品名稱

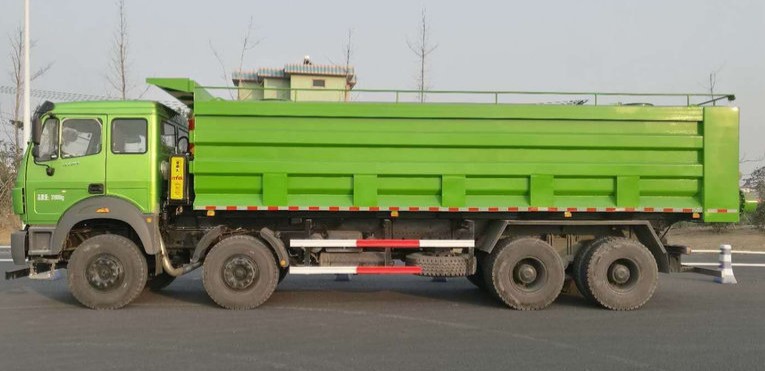

CSC5310TSGND型壓裂砂罐車

產品號

ZN6035KE01S

總質量(Kg)

31000

罐體容積(m3)

額定載質量(Kg)

10970,9760

外形尺寸

11350×2550×3450

整備質量(Kg)

19900,21110

貨廂尺寸

××

額定載客(人)

準拖掛車總質量(Kg)

駕駛室準乘人數(人)

2

載質量利用系數

接近角/離去角(°)

17/12

前懸/后懸

1435/2615

軸數

4

軸距

1950+3900+1450

軸荷(Kg)

6500/6500/18000(二軸組)

最高車速(Km/h)

80

其它

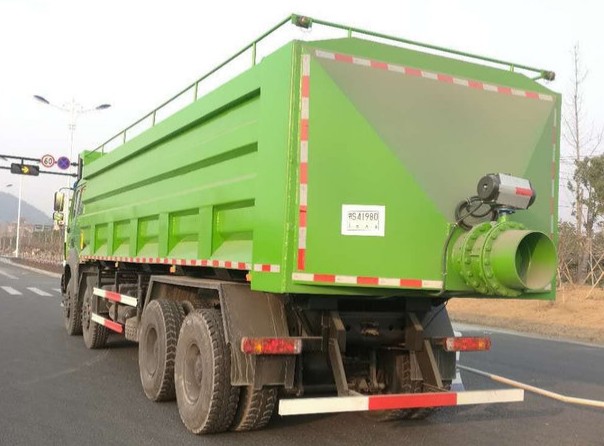

1、該車主要用于配合油田壓裂作業時輸送壓裂支撐劑。由罐體,液壓舉升,輸送機構等組成,罐體為矩形密封結構,后卸式。選裝側面樣式,選裝氣動控制出砂口。外形長/軸距/后懸對應關系為:11350/1950+3900+1450/2615,11850/1950+4300+1450/2715。2、側/后防護材料為冷彎型鋼Q235,側防護螺栓連接,后防護焊接,截面尺寸120×50mm,下邊緣離地高550mm。3、安裝具有衛星定位功能的行駛記錄儀。ABS系統型號:3550D-1010,生產廠家:東科克諾爾商用車制動系統(十堰)有限公司。發動機/油耗值對應關系(L/100km):WP10.350E53/44.1,WP12.375E50/46.4。

【底盤技術參數】

底盤型號

ND3310DD5J6Z05

底盤名稱

自卸車底盤（二類）

商標名稱

北奔牌

生產企業

北奔重型汽車集團有限公司

外形尺寸

9790,10190×2550×3170

輪胎數

12

接近角/離去角(°)

17/48

輪胎規格

12.00R20 18PR

鋼板彈簧片數

12/12/13

前輪距

2042/2042

燃料種類

柴油

后輪距

1878/1878

排放標準

GB17691-2005國Ⅴ,GB3847-2005

發動機型號

發動機生產企業

排量

功率(Kw)

WP12.375E50

濰柴動力股份有限公司

11596

276
